Как сделать садовый измельчитель веток своими руками

Садовый измельчитель, или дробилка для веток, призван облегчить уход за дачным участком, сэкономить время и энергию, а также решить вопрос утилизации ненужных и сухих веток после "осветления" крон и расчистки территории. Прибор имеет хороший спрос на рынке, поэтому сегодня его можно найти в любом магазине товаров для дачи и сада. Для человека со средним уровнем доходов садовый измельчитель — довольно недешевое удовольствие, но, обладая небольшими техническими навыками, прибор можно сконструировать своими руками.

Назначение устройства на даче

Садовый измельчитель используют для следующих целей.

• Измельчение веток размером до 45 мм в диаметре. Прибор измельчает ветки до фракций различных калибров, в зависимости от системы ножей конкретного устройства. В основном от измельчения веток больше 15 мм в диаметре получается фракция крупной щепы — около 3 см. Ветки диаметром меньше 15 мм лучше пропускать через шредер.

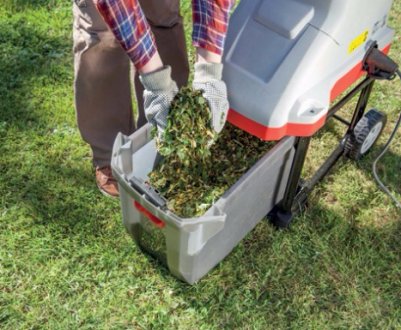

• Измельчение зеленой растительности через насадку-шредер. С помощью шредера очень удобно создавать субстрат для мульчирования. Масса получается очень сочная, подходящей плотности.

Конечно, переработанные растения можно просто выбросить — после измельчения древесина и зеленая растительность становятся компактными и легко транспортабельными, но из этих продуктов можно извлечь и немалую пользу! Измельченная древесина и зеленая масса — ценный органический субстрат, которому всегда найдется применение на любом дачном участке.

Как можно использовать продукты переработки:

• Использование щепы для приготовления субстрата. Рубленная древесина — важный и основной компонент питательного компоста, который как нельзя лучше подходит для проращивания саженцев и сеянцев, а также используется в качестве постоянной почвы для многих комнатных растений, например, орхидей или фиалок.
• Использование зеленой массы для мульчирования. Такая мульча прекрасно удобряет почву и предохраняет ее от потери влаги и перегрева летом, но нуждается в периодической замене.

Особенности конструкции

Измельчитель веток довольно просто сделать своими руками, и состоит он из:

• металлического корпуса;
• рабочего вала с ножами;
• мотора, приводящего механизм в действие;
• приемного короба;
• защитного кожуха.

Рабочий вал с ножами. Ножи — один из важнейших компонентов измельчителя: от типа ножа зависит размер и форма фракции из переработанной древесины. В самодельных измельчителях устанавливают следующие типы дробильных элементов:

• Двухвальная восьминожевая конструкция. Состоит из двух валов, закрепленных между двумя металлическими пластинами. К каждому из валов под углом крепятся ножи. Крутящий момент от мотора к валам передается с помощью цепи или ремня, который крепится к шестерням. Расстояние между валами регулируется и зависит от размера и типа ножей, а также от диаметра веток.

• Ножево-дисковая конструкция. Более простая в конструировании, но менее функциональная: максимальная ширина ветки в диаметре для ножево-дисковой конструкции — 2 см. На металлическом диске болтами крепятся ножи со смещением к центру. Делается это для того, чтобы задать направление перерабатываемому материалу к центру устройства и тем самым увеличить силу маховика.

Мотор. Для садового измельчителя подойдет двигатель, работающий на бензине, и электродвигатель. У каждого из двигателей есть свои преимущества и недостатки, поэтому, конструируя самодельный измельчитель для переработки веток и травы, важно правильно определить приоритеты: будет ли измельчитель подключаться к другой сельхозтехнике; преимущественно для переработки чего будет использоваться аппарат; насколько важна портативность устройства.

Вам подойдет двигатель на бензине, если:

• вы собираетесь перерабатывать крупные, толстые ветки свыше 35 мм в диаметре;
• для вас важна мобильность устройства;
• вы не собираетесь подключать дробилку к другой сельхозтехнике.

Вам лучше выбрать электродвигатель, если:

• вы собираетесь использовать дробилку совместно с другой сельхозтехникой (комбайном, трактором);
• вас не устраивает необходимость покупать бензин для мотора;
• дробилка будет использоваться для измельчения мелких веток (до 20 мм) или зелени.

Как сделать садовый измельчитель на даче своими руками (двухвальный)

Двухвальный садовый измельчитель — самый мощный из тех, которые можно соорудить самостоятельно. Правильно сконструированный двухвальный измельчитель в состоянии перерабатывать ветки толщиной до 80 мм. Все материалы и детали, которые понадобятся для его сборки, вы легко найдете в любом магазине автозапчастей или радиорынке, а нужный инструментарий наверняка найдется в каждой мастерской.

Материалы и инструменты для изготовления

Для изготовления двухвального измельчителя понадобятся:

• двигатель;
• две металлические пластины толщиной 10 мм. Радиус — по желанию;
• две синхронизирующие шестерни;
• шкив для передачи крутящего момента;
• шкив на вал мотора;
• два вала для крепления ножей;
• пять подшипников с креплениями;
• ножи;
• профиль для корпуса;
• листовой метал для изготовления приемного бункера и защитного кожуха;
• металлическая труба для каркаса.

Из инструментов не обойтись без сварочного аппарата, гаечных ключей, перфоратора, токарного станка (для нарезки резьбы и обточки деталей), а также пригодятся металлические скобы, но их можно заменить сваркой.

Пошаговая инструкция

• Начать следует со сварки корпуса. В первую очередь собираем раму или каркас будущего измельчителя: отмеряем от трубы два отрезка по 40 см и два отрезка по 80 см. Далее привариваем короткие трубы перпендикулярно длинным на нужном расстоянии (между короткими трубами будет размещен барабан). Измельчитель — довольно тяжелый агрегат, его вес составит около 15–20 кг. Поэтому, чтобы в будущем не перемещать аппарат перенося его с места на место, целесообразно снабдить его колесиками. Колесики будут крепиться на двух стойках, которые привариваются к раме.

• Следующий этап — сборка дробильного механизма. Для начала нужно подготовить поверхность валов к установке ножей. Для этого обточите вал на станке, сформировав три плоских среза.

• В ножах проделайте отверстия для болтов
• Разместите ножи на срезах валов под углом 35–45° по направлению к центру, наметьте места креплений и просверлите по отмеченным точкам отверстия. Затем необходимо нарезать мечиком резьбу внутри отверстий.

• Корпус барабана состоит из металлических стенок, четырех соединяющих шпилей и защитного кожуха. Для изготовления стенок барабана используют листовой металл толщиной 10 мм. В стенках газовой горелкой проделываем четыре отверстия (по два в каждой) для подшипников валов.

• Привариваем раму к стенкам барабана.

• Далее собираем дробильный механизм: насаживаем подшипники по обоим краям валов и крепим болтами ножи по срезам валов.

• Шкив крепится на шпонку. Для этого газовой горелкой по центру шкива проделывается квадратное отверстие по размеру шпонки и такое же отверстие в валу, после чего оба элемента соединяются шпонкой.

• Установка механизма на раму. Установить мотор и закрепить на нем шкив, затем установить на раму барабан и соединить шкив барабана и шкив мотора с помощью ремня.

• Конструирование приемника. Стенки приемника также выполняют из листового металла. Для приемного отсека можно использовать металл потоньше, нежели для стенок барабана, — толщиной от 3 до 5 мм. Разметьте и разрежьте лист на четыре равные части в форме трапеции.

• Отмерьте от края самой узкой стороны одной из частей 5 см и сделайте загиб.

• Если лист имеет изнаночную и лицевую стороны, то проследите, чтобы загибы на остальных трех частях были сделаны в противоположную сторону.

• Затем соберите детали в виде короба и зафиксируйте их по швам сваркой или металлическими скобами. Вот и готов приемный отсек!

• Установка приемного отсека на конструкцию производится в самую последнюю очередь. Приемник устанавливается перед барабанным отверстием и крепится на фасад с помощью болтов, для которых заранее просверлены отверстия на отворотах короба.

• В заключение, из листового металла формируется защитный кожух на вращающиеся элементы устройства, дабы избежать возможного травмирования при использовании.

Дисковый измельчитель своими руками

Конструкция дискового измельчителя проще, нежели двухвального. В основу его конструкции положен хорошо известный принцип секарни, только крутящий момент передается двигателем, а не вручную. Этот дробильный механизм состоит из каркаса, диска с ножами и мотора. Этот самодельный измельчитель предназначен для переработки травы и мелких веток до 20 мм в диаметре.

Для того чтобы соорудить измельчитель, нам понадобятся:

• двигатель;
• трубы для каркаса;
• листовой металл толщиной 5 мм для создания диска;
• листовой металл до 5 мм для защитного кожуха и приемника.

Ножи для дробилки лучше покупать. Заводские ножи выполнены из инструментальных марок стали, что обеспечит их прочность и износостойкость. Ножи можно изготовить и самому, использую для этого рессору автомобиля, например, если у вас есть лишняя, конечно. Но все-таки заводской нож станет благодарным вкладом в будущий инструмент.

Сбор конструкции

• Из трубы сконструируйте опору для агрегата. Одна из самых удачных вариаций каркасов для такой дробилки — куб с креплениями для конструкции в его верхней части и колесиками для передвижения в нижней.

• Из листа металла в 5 мм вырезаем диск диаметром 400 мм и проделываем в центре отверстие для вала.

• Далее сверлим в диске отверстия для ножей.

• После того, как ножи будут закреплены на диск, диск крепится на вал и конструкция присоединяется к мотору.

• Приемный отсек для дискового измельчителя изготавливается так же, как и для двухвального.

В изготовлении щепореза своими руками вам могут пригодиться чертежи. Несмотря на то, что конструкция довольно наглядная, с помощью чертежей вы сможете рассчитать все нужные размеры и лучше контролировать порядок сборки. Далее примеры чертежей для дискового измельчителя. Вся конструкция целиком.

Отдельные элементы с описанием.

Итак, подводя итоги, целесообразно будет назвать все «за» и «против» самодельного агрегата.

«За»:

• самодельный щепорез обойдется дешевле покупного почти в два раза;
• самодельные устройства обычно очень надежны и долговечны;
• дробилка будет нуждаться в минимальном обслуживании, которое вы легко предоставите самостоятельно;
• понимание устройства аппарата и абсолютная заменяемость деталей сделают механизм практически вечным.

«Против»:

• наличие свободного времени для подготовки деталей и сборки конструкции;
• наличие или необходимость наработки во время процесса некоторых технических навыков (обточка деталей на станке).

Удачи в ваших начинаниях!
