Как сделать навесное оборудование для мотоблока самостоятельно

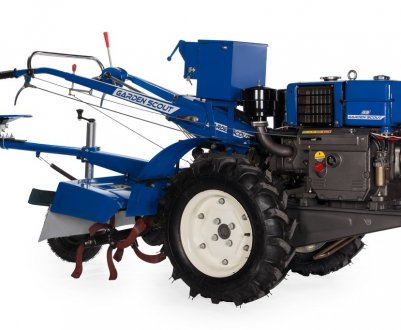

Мотоблок незаменим в хозяйстве и оснащён разными навесными агрегатами: машина может окучивать картофель, убирать снег или заготавливать дрова на зиму. В то же время список агрегатов, которые подсоединяются к самым дорогим моделям мотоблока, ограничивается 2-3 видами навесных элементов.

В этой статье вы узнаете, как сделать навесное оборудование для мотоблока собственными руками и как его использовать.

Как сделать картофелесажалку

Посадка картофеля на нескольких больших огородах занимает много времени и сил. Посадка может быть упрощена, если использовать картофелесажалку, которую можно сделать своими руками, а затем прикрепить к мотоблоку.

Лучше всего будет использовать мотоблок с небольшой мощностью. Сажалка для картофеля будет сама прокладывать посадочную борозду, забрасывать в лунки картофель и засыпать их землёй.

Потребуются следующие детали для сборки этого устройства:

• звёздочки (зубьев на шестерёнке должно быть 32: и на ведущей, и на ведомой)
• цепь
• швеллера восьмого размера.

На каркасе устанавливается бункер для картофеля. На нём должно поместиться до 20 кг картофеля. В бункер ставится лифт, на котором устанавливаются чаши размером 8 см.

Также существует ещё одна схема, но она сложнее по конструкции и интереснее в плане сборки. Основная задача устройства – посадить картофель на одинаковом расстоянии и на равной глубине.

Это самодельное оборудования для мотоблока используется на обработанной заранее почве. В таком случае картофель сажается равномерно, а результат отразится на урожае картофеля.

Такой агрегат используется как на небольшом огороде, так и на большом поле.

Для создания такого оборудования потребуются чертежи на бумаге. Для основы берётся рама, и к ней крепятся все узлы. Рама сваривается из швеллеров и стальных полосок.

Арка приваривается к передней части лонжеронов, и приваривается вилка для центральной тяги. Крепежи используются для нижней тяги. Пластинки крепятся в качестве опоры сбоку от рамы.

Стальные полоски усиливают раму. Для бункера понадобится фанера толщиной в 1,5 см. Из неё вырезают детали, которые скрепляют уголками. После этого бункер красят и покрывают изнутри резиной. Это предотвращает повреждение картошки при посадке.

Полученную раму скрепляют с рыхлителем и колёсной осью. Когда работа будет выполнена, нужно заварить штифты. Стальными зажимами крепится колёсная ось.

Для колёс используются стальные листы. Форма колёс должна быть цилиндрической, чтобы меньше сминать почву. Также на колёсах должно быть по две ступицы, а на них по одному подшипнику. На них насаживаются шипы, чтобы подшипники не загрязнялись.

Чтобы не заниматься изготовлением колёс, можно купить колёса от другой сельскохозяйственной машины. Для держателя рыхлителя используют квадратную штангу. Из листовой стали на концы штанги приваривают обоймы, внутрь монтируют стойки лап культиватора.

Стальная или чугунная труба будет применяться в виде сеялки картофелесажалки. Её толщина должна быть не менее 10 см в диаметре. Внизу трубы приваривается устройство, которое будет делать борозды.

После регулировки бороздореза нужно крепко стянуть стремянки.

Такое устройство имеет большой вес, поэтому перед монтажом оборудования на мотоблок нужно ставить противовес. Это поможет агрегату не переворачиваться от картофелесажалки.

Картофелесажалкой нужно управлять в четыре руки. Один человек садится за мотоблок, другой за картофелесажалку. В бункер засыпают картофель. Мотоблок должен двигаться со скоростью 1 км/ч, чтобы между кустами посаженной картошки было оптимальное расстояние.

Засыпать посаженый картофель самостоятельно не понадобится. Сделанные засыпные диски будут делать это за вас.

После посадки картофеля на поле остаются следы. Убрать их можно с помощью лап, они устанавливаются на культиваторе.

Картофелесажалка выглядит примерно так:

Картофелекопалка своими руками

Еще один вариант самоделки для мотоблока своими руками – это картофелекопалка.

Картофелекопалка облегчает процесс уборки урожая картошки.

Для создания этой техники потребуется сварная рама, лемех, редакционный узел и барабан-очиститель.

Лемех – это подвижная часть картофелекопалки, которая создаётся с помощью стальных прутьев и нескольких заострённых стальных пластин. Острые концы конструкции лемеха должны быть затуплены для предотвращения повреждения клубней картофеля. Для сварной рамы нужен угол, сделанный из метала, размер которого должен быть 60 на 40 мм, а также профилированная труба и отрезок швеллера №8. Размеры должны соответствовать габаритам мотоблока.

Редакционный узел – это главная деталь копалки для картофеля. Для создания этого агрегата требуется два цилиндра из металла. Они выполняют роль стаканов для соединительных втулок. Это обеспечивает взаимодействие ведущего и ведомого валов. Из металлической трубы диаметром 25 мм делаются ступицы, к ним приваривают передаточные звёздочки. С помощью шпонок к звёздочкам присоединяют втулки.

Барабан-очиститель является сложной частью копалки для картофеля. Конструкция оборудования состоит из пары роликовых цепей по 94 звена. Они надеваются на стержни, и эта деталь крепится на две оси, которые затем фиксируются. Это обеспечит подвижность оборудования во время вращения. Усилием вала двигателя лемех картофелекопалки, который прикрепляется к подвижному кожуху, меняет угол наклона в процессе движения мотоблока.

Угол наклона регулируется с помощью ползунка. Создать его можно из фторопласта. Параметры подбираются в соответствии с характеристиками основного агрегата.

Копалка для картофеля выглядит так:

Как самому сделать дополнительные фрезы и плуг

Одними из видовнавесного оборудованиядля мотоблокаявляются фрезы и плуг, их можно создатьсвоими руками. Фреза позволяет обрабатывать пласты после вспашки заболоченных участков. Плуг используется для вспашки земли. Фрезы применяются на мягком и постоянно обрабатываемом грунте. Плуг используется на целине.

Фрезы безопасны в работе благодаря саблеобразной форме. Когда мотоблок наезжает на корень или камень, фрезы поднимают технику подобно колесу авто. Если фрезы прямые, они цепляются за преграду, что может привести к тому, что мотоблок опрокинется.

Ножи крепятся пластинами к основанию фрезы. Они приварены к валам под разными углами. Это помогает фрезам плавно входить в землю. Для ножей используют углеродистую сталь. Для создания других деталей используют сталь марки Ст-25, Ст-20. Они легко поддаются сварке.

Также можно сделать и почвенные фрезы в виде «гусиных лапок» из стали. Применяются при работе с твёрдой землей. Устанавливают их на любой мотоблок.

«Гусиные лапки» применяются для вспахивания земли под картофель.

Диаметр оси для четырёхрядных фрез для мотоблока – 30 мм.

Изготовление оборотного плуга

Перед тем, как начать создавать плуг своими руками, следует проконсультироваться у специалиста, так как в процессе изготовления могут возникнуть сложности.

Наиболее простая и подходящая для новичков конструкция у однокорпусного плуга. Верх корпуса имеет загнутое перо, что позволяет обрабатывать переворачиваемый пласт земли. Этот агрегат подойдет для обработки твёрдой почвы.

Для создания плуга потребуется сталь толщиной 3-5 мм. Сначала делаем лемех, который должен быть съёмным. Режущую часть отбивают на наковальне и затачивают. Следующим делают овал. Для заготовки используют трубу диаметром 0,5 м. Стенки должны быть толщиной 5 мм. Газовой сваркой вырезают по шаблону заготовку, которую шлифуют болгаркой. Изготовив две детали из стали толщиной 2-3 мм, делают корпус плуга, после чего собирается всё устройство.

Данный плуг предназначен для крошения и оборота пахотного слоя. Плуг присоединяется к мотоблоку с помощью сцепки. Агрегат должен быть отрегулирован так, чтобы боковая грань полевой доски при работе была вдоль стенки борозды. Лемех должен находиться горизонтально. Устройство оборотного плуга позволяет отваливать слой земли в одну сторону.

Прицеп для мотоблока своими руками

Мотоблок облегчает труд при вспахивании грунта, посадке и уборке культур, а также может перевозить более 400 кг груза.

У любого сельскохозяйственного работника часто возникает необходимость перевезти урожай, вывезти мусор, строительные материалы. Мотоблоки навесное оборудование к нему, такое как прицеп, помогут в этом.

Предлагаем вам ознакомиться с инструкцией по созданию прицепа своими руками.

Для начала лучше всего нарисовать подробный чертёж. Оборудование следует прорисовать с нескольких сторон, на каждую деталь подписывать размер или длину.

Теперь с этой схемой мы можем представить наглядно масштабы работы и составить список материалов и инструментов для создания прицепа.

Основные моменты:

1. Какие основные узлы будут соединять прицеп (скручивание болтами или сварка);

2. Как будут реализовываться движения поворотных деталей (подшипник, шарнир, ось);

3. Потребность в опрокидывателе;

4. Нужны ли стояночные подставки.

Размеры повозки для мотоблока зависят от грузоподъёмности. Стандартные размеры кузова следующие: длина – 1,5 м, ширина – 1,15 см, высота – 28 см. Такая тележка выдерживает 2,5 центнера.

Основные детали прицепа:

• сварной каркас с устройством сцепа,
• сидение для водителя,
• рама,
• кузов,
• одна или две оси с колёсами.

Несущую раму надёжнее сделать из металлического швеллера. Сварку проводить нужно очень тщательно, так как на раму приходится максимум ударной нагрузки. К раме привариваются угловые опоры и шарнир. К ним же крепится с помощью сварки колёсная ось. Для оси можно взять стальной прут диаметром более 3 см, при этом колёса на оси не должны выходить за периметр самого кузова.

Ёмкость для кузова делается из листов железа или из досок. Лучше всего будет укрепить углы уголками из металла. Верхние края упрочняют швеллером или полосками нержавейки. На раме кузов крепится с помощью трёх деревянных балок на прикрученные к ней болты.

Так как крепиться тележка будет на штатный кронштейн, необходимо подготовить нужную консоль, например, окучиватель. Нижняя часть консоли – ось. Вокруг неё двумя подшипниками крепится поворотный узел. Во избежание разрушения конструкции промежуток между подшипниками смазывают. В полый продольный шарнир загоняется дышло и фиксируется запирающим кольцом.

После этого закрепляем кресло для водителя и устанавливаем колёса. Также для удобства можно сделать подножку.

Изготовление дискового окучника для мотоблока своими руками

Дисковой окучник занимает второе место по значимости после плуга и лебёдки. Он нарезает борозды для посадки и засыпает их посадочным материалом после высаживания. Для изготовления этого агрегата нужно подобрать тип крыльев. Диски должны быть сделаны из стальных листов толщиной 2 мм. Они должны иметь отогнутые нижние кромки.

Для обустройства конструкции можно использовать лемехи. Снять их можно с сеялки, которая отслужила свой срок.

Соединить элементы можно болтами или сваркой. Диски соединяют с помощью регулируемых переходников. Основными деталями инструмента являются: Т-образный поводок, винтовые талрепы и стойки. Талрепы регулируют вдоль вертикальной оси поворота дисков. К мотоблоку крепят с помощью балки с крыльями.

При изготовлении и сборке агрегата важно рассчитать соотношение размеров и конструкцию крепления. Существует два варианта создания дискового окучника: с фиксированной или переменной шириной захвата крыльев.

Для облегчения работы с агрегатом важно предусмотреть обустройство подшипников скольжения. В процессе сборки конструкции для крепления агрегата к мотоблоку применяют кронштейн сцепки без грядиля, то есть к кронштейну прикрепляют поводок окучника с помощью болтов. Стопор вставляют внутрь квадратной трубы, а затем прижимают к поверхности снаружи. Дисковой окучник готов.

Как сделать лопату для снега, тюнинг мотоблока зимой

Зимой уборка снега обычной лопатой занимает много времени и сил, в этом случае можно задействовать двигатель мотоблока.

Кровельное железо используют для создания корпуса шнека снегоуборочной лопаты. Для создания боковин используют фанеру толщиной 10 мм. Раму сваривают из металлического угла. Трубу толщиной 40 мм используют для изготовления ручки, а из трубы толщиной 20 мм делают вал шнека. Сквозной пропил служит для крепления металлической пластины. Параметры лопатки – 120 на 270 мм. Лопата предназначена для откидывания снега при вращении вала.

Двигает снег к лопатке в этой конструкции двухзаходный шнек. Делают его из транспортной ленты толщиной 10 мм. Из полутораметровой ленты можно вырезать четыре кольца. Делать это можно электролобзиком. Диаметр колец должен быть 28 см.

К трубе приваривают металлические углы перпендикулярно пластинам. Для вхождения вала в закрытые подшипники нужно сделать на концах пару пропилов и обстучать их. После этого диаметр вала уменьшается. Для шпонки под звёздочку с одной стороны этого вала делается паз.

Конструкцию необходимо ставить на лыжи. Их можно сделать из деревянных брусков и закрепить на них пластиковые накладки. Это обеспечит лучшее скольжение по снегу.

Поворотный жёлоб делается из пластиковой канализационной трубы не менее 160 мм в диаметре. Закрепить его следует на трубе меньшего диаметра. Присоединяется это к корпусу шнека. К жёлобу крепится кусок канализационной трубы, она будет направлять выброс снега.

Диаметр поворотного жёлоба должен превышать размер лопатки шнека. Это не задерживает продвижение снежной массы.

Данный вид тюнинга мотоблока для зимнего периода позволяет работать с агрегатом при любой погоде и почве.

Доработка мотоблока осуществляется без привлечения специалистов и значительных затрат. Навески на мотоблок можно сделать своими руками. Если выполнить всё верно, то такой модернизированный мотоблок используется в различных целях.
